ResNet (Deep Residual Learning for Image Recognition) 논문 리뷰

논문 제목 : Deep Residual Learning for Image Recognition



오늘은 Deep Residual Learning for Image Recognition에서 마이크로소프트팀이 소개한 ResNet에 대해 다뤄보려 한다. ResNet은 수학적으로 어려운 개념이 적용되었다기보다는 방법론적으로 신박한 개념이 도입되었는데, 바로 잔차 (Residual)라는 개념이다.

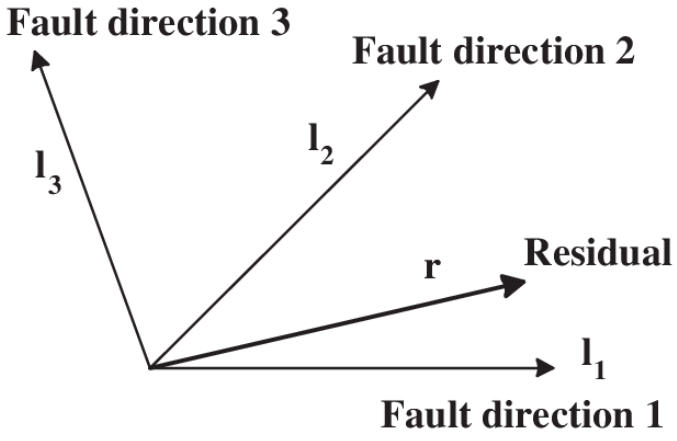

residual 개념



Residual이란 쉽게 말해서 결과의 오류 정도로 생각하면 되는데 Y에서 X를 뺀 나머지라고 생각하면 된다. 그렇기에 이전에는 Residual을 평가의 기준으로만 삼았지, 이를 이용해 학습을 진행한다는 생각은 없었는데 마이크로소프트에서는 이 Residual을 학습하는데 이용하였고, 그 결과 ILSVRC 2015에서 1위를 차지할 수 있었다!

그럼 무려 152 layer를 달성할 수 있었던 ResNet의 비결에 대해 알아보자!

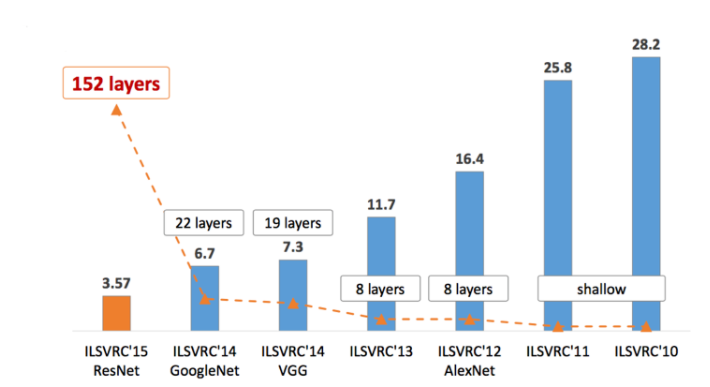

ILSVRC 대회에 제출된 각 모델의 성능 및 layer 수



1. Abstract

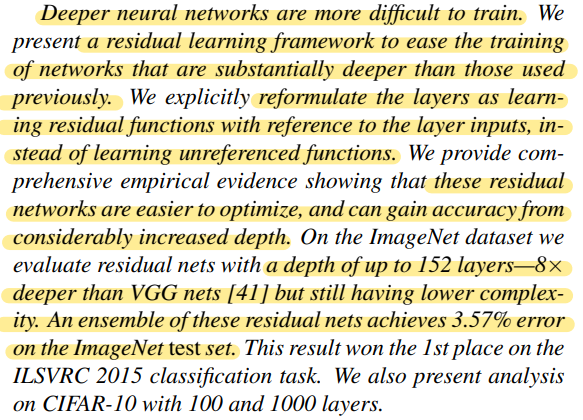

초록에서는 depth의 중요성과 residual learning에 대해 간략히 설명하고 있다.

역대 ILSVRC 대회 결과를 보면, dept의 깊이가 모델의 성능에 큰 영향을 준다는 것을 알 수 있다. 즉, visual recognition task에서 depth는 매우 중요한 요소이다. 하지만, depth가 올라감에 따라 필연적으로 발생하는 문제도 있는데, 오버 피팅, gradient의 소멸, 연산량의 증가 등이 있다. 따라서 심층 신경은 학습시키기가 상당히 까다로운데, 이에 마이크로소프트 팀은 residual learning framework를 이용하여 이전보다 훨씬 깊은 네트워크를 더 쉽게 학습시킬 수 있었다고 한다.



여기서 residual learning이란 쉽게 말해 이전 layer의 결과를 다시 이용하는 것이라 보면 된다. 즉, 입력 layer를 다시 이용하는 (참조하는) residual function을 사용하여 더 쉬운 최적화와 깊은 네트워크에서의 정확도 향상이 가능했다고 한다. 결과적으로 ResNet은 VGGNet의 8배인 152 layer를 자랑하며, 여기에 앙상블 기법을 적용해 오차를 3.75%까지 줄일 수 있었다.



2. Introduction



소개에서는 residual learning에 대해 자세하게 설명하고 있어 내용이 조금 길다. 따라서 섹션 2. 소개에서 이에 대한 내용을 설명하고 섹션 3에서는 해당 내용을 스킵하도록 하겠다!

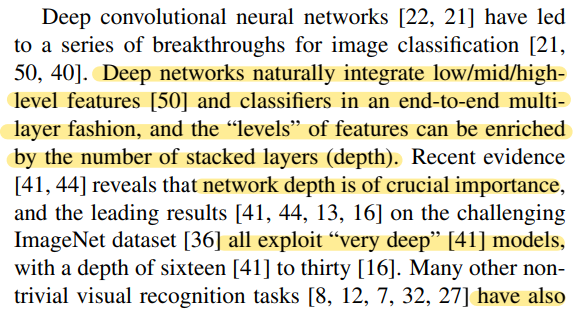

심층 신경망은 추상화에 대한 low / mid / high level의 특징을 classifier와 함께 multi-layer 방식으로 통합한다. 여기서 각 추상화 level은 쌓인 layer의 수에 따라 더욱 높아질 수 있다. 즉, 높은 추상화 특징은 high layer에서 파악할 수 있다는 것이다.

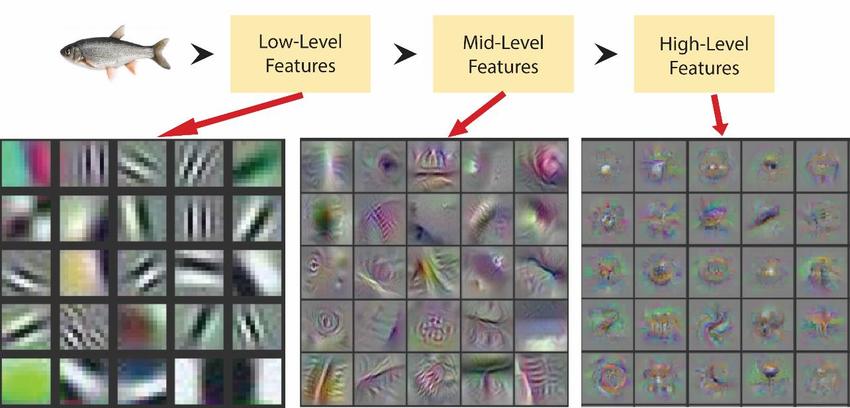

layer의 level에 따라 다르게 추출되는 특징

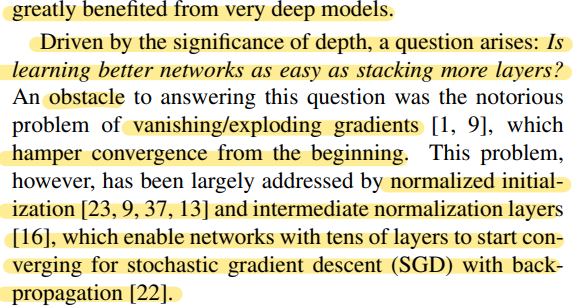

최근 연구결과에 따르면 네트워크의 깊이는 매우 중요한데, 실제로 많은 모델들이 깊은 네트워크를 통해 좋은 성능을 보였다고 한다. 이렇게 depth의 깊이가 중요해지면서, layer를 쌓는 만큼 더 쉽게 네트워크를 학습시킬 수 있는지에 대한 의문이 생기기 시작했고, 특히 그중에서도 Vanishing / Exploding gradient 현상이 큰 방해 요소였다. 다행히도 SGD를 적용한 10개의 layer까지는 normalization 기법과 Batch normalization과 같은 intermediate normalization layer를 사용했을 경우, 문제가 없었다고 한다.

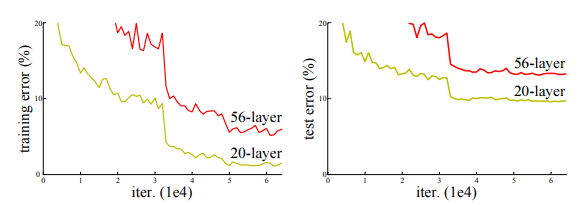

그림 1. layer 수에 따른 training error와 test error

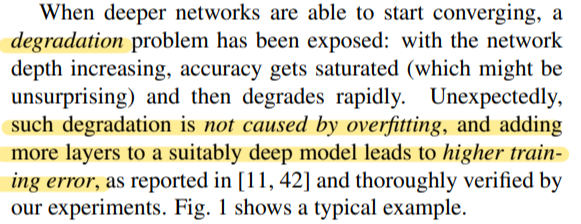

하지만 심층 신경망의 경우, 성능이 최고 수준에 도달할 때 degradation 문제가 발생하였고, 이는 네트워크의 깊이가 깊어 짐에 따라 정확도가 포화하고, 급속하게 감소하는 것을 의미한다. 이러한 degradation 문제의 원인은 오버 피팅이 아니라, 그저 layer의 수가 더 추가되었기 때문인데 test error 만이 아닌, training error도 함께 높아졌기 때문이다. 또한 이는 서로 다른 system들이 최적화되는 방식이 다르다는 점을 의미한다.

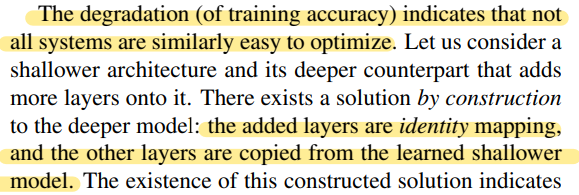

하지만, deeper 모델에서도 제한된 상황에서는 최적화될 수 있는 방법이 있다. 이 방법은 추가된 레이어가 identity mapping이고, 추가되지 않은 다른 레이어들은 더 얕은 모델에서 학습된 layer를 사용하는 것이다. 이같이 제한된 상황에서의 deeper 모델은 shallower 모델보다 더 낮은 training error를 가져야 하고, 마이크로소프트 팀은 이 개념을 모델에 적용하였다.



기존 네트워크는 입력 x를 받고 layer를 거쳐 H(x)를 출력하는데, 이는 입력값 x를 타겟값 y로 mapping 하는 함수 H(x)를 얻는 것이 목적이다. 여기서 ResNet의 Residual Learning은 H(x)가 아닌 출력과 입력의 차인 H(x) - x를 얻도록 목표를 수정한다. 따라서 Residual Function인 F(x) = H(x) - x를 최소화시켜야 하고 이는 즉, 출력과 입력의 차을 줄인다는 의미가 된다. 여기서 x의 값은 도중에 바꾸지 못하는 입력 값이므로 F(x)가 0이 되는 것이 최적의 해이고, 결국 0 = H(x) - x로 H(x) = x가 된다. 즉, H(x)를 x로 mapping 하는 것이 학습의 목표가 된다.

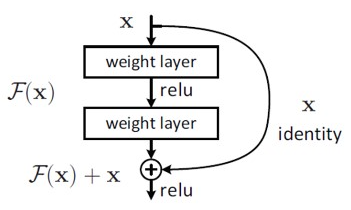

기존 네트워크와 ResNet의 구조



이전에는 Unreferenced mapping인 H(x)를 학습시켜야 한다는 점 때문에 어려움이 있었는데 (알지 못하는 최적의 값으로 H(x)를 근사 시켜야 하므로), 이제는 H(x) = x라는 최적의 목표값이 사전에 pre-conditioning으로 제공되기에 Identity mapping이 Identity mapping인 F(x)가 학습이 더 쉬워지는 것이다.



결과적으로 H(x) = F(x) + x 이므로 네트워크 구조 또한 크게 변경할 필요가 없는데, 단순히 입력에서 출력으로 바로 연결되는 shortcut만 추가하면 되기 때문이다. 또한, 입력과 같은 x가 그대로 출력에 연결되기에 파라미터 수에 영향이 없으며, 덧셈이 늘어나는 것을 제외하면 shortcut 연결을 통한 연산량 증가는 없다.



무엇보다도 곱셈 연산에서 덧셈 연산으로 변형되어 몇 개의 layer를 건너뛰는 효과가 있었는데, 이 덕에 forward와 backward path가 단순해지는 효과가 있었으며, gradient의 소멸 문제를 해결할 수 있었다고 한다.



수식을 보면 기존의 곱센 연산에서 덧셈 연산으로 바뀌는 것을 확인할 수 있다.



덧셈 연산으로 바뀌는 과정은 이 링크를 참고하면 된다.



ResNet은 depth가 매우 깊어도 최적화가 쉬웠지만, 일반적인 CNN model인 plain net은 depth가 증가하면 training error도 함께 증가하였다. 반면에, ResNet은 매우 깊은 구조 덕에 높은 정확도를 쉽게 얻을 수 있었고, 그 결과는 이전의 다른 네트워크보다 월등했다. 또한 ImageNet, CIFAR-10 모두에서 훌륭한 성능을 보였고, 여러 ResNet 모델을 ensemble 했을 때, 에러는 3.75%에 불과하였다.



3. Related Work



이 섹션에서는 ResNet 모델의 대표적인 2가지 개념인 Residual Representations와 Shortcut Connections의 다른 모델에 적용된 사례에 대해 간략히 설명하고 있다.

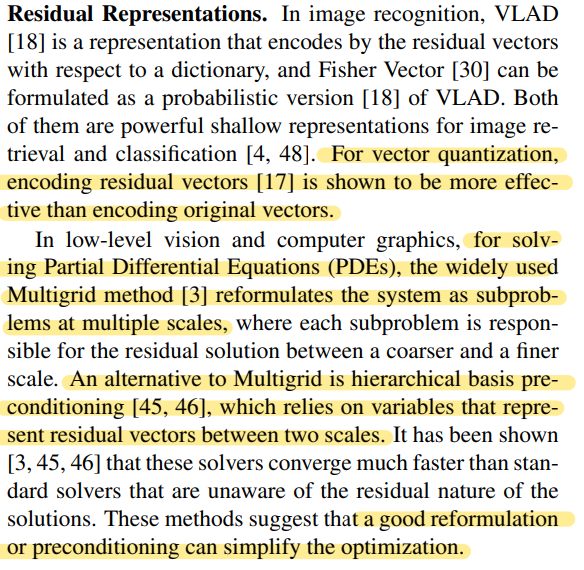

Residual Representations





뭐 VLAD와 Fisher Vector 등 다른 사례에 대해 설명하고 있는데, 결국 핵심 내용은 벡터 양자화에 있어 residual vector를 인코딩하는 것이 original vector보다 훨씬 효과적이다는 것이다. 여기서 벡터 양자화란 특징 벡터 X를 클래스 벡터 Y로 mapping 하는 것을 의미한다.

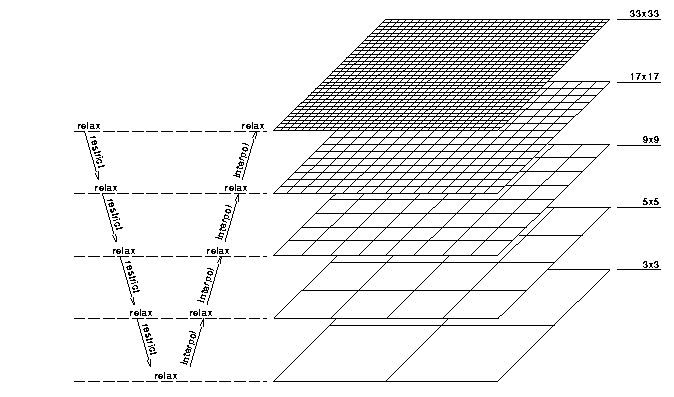

multi grid 방식과 residual vector 방식



low-level 비전 및 컴퓨터 그래픽 문제에서 편미분 방정식을 풀기 위해 멀티 그리드 방식을 많이 사용해왔는데, 이 방식은 시스템을 여러 scale의 하위 문제로 재구성하는 것이다. 이때, 각 하위 문제는 더 큰 scale과 더 작은 scale 간의 residual을 담당한다.

여기서 멀티 그리드 방식 대신에 두 scale 간의 residual 벡터를 가리키는 변수에 의존하는 방식이 있는데, 이를 계층 기반 pre-conditioning이라고 한다. 이 방식은 해의 residual 특성에 대해 다루지 않는 기존 방식보다 훨씬 빨리 수렴하는 특징이 있다. 즉, 합리적인 문제 재구성과 전제 조건(pre-conditioning)은 최적화를 더 간단하게 수행해준다는 것을 의미한다.



Shortcut Connections

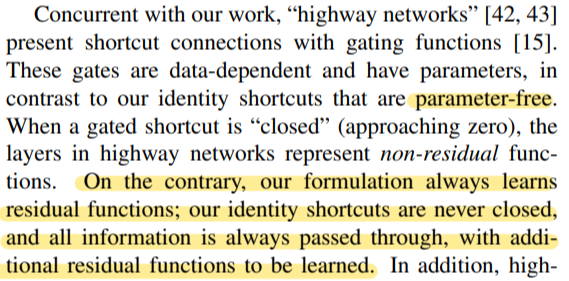

여기서도 Shortcut connection을 구성하기 위해 시도되었던 다양한 사례들에 대해 소개하고 있다. 그중에서 ResNet의 Shortcut connection은 다른 방식들과는 달리, parameter가 전혀 추가되지 않으며, 0으로 수렴하지 않기에 절대 닫힐 일이 없어 항상 모든 정보가 통과된다고 한다. 따라서 지속적으로 residual function을 학습하는 것이 가능하다고 한다.



4. Deep Residual Learning



이제 본격적으로 Residual Learning과 Shortcut에 대한 내용을 다루는데, 이에 대한 내용은 앞서 섹션 2. 소개에서 다루었으므로 간략하게만 언급하고 넘어가도록 하겠다.



4.1 Residual Learning

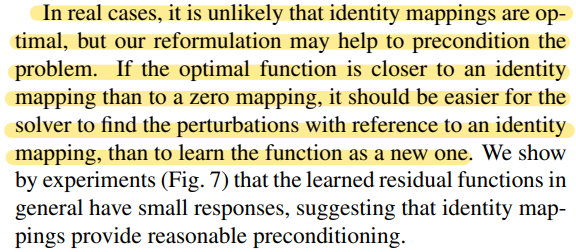

실제로는 Identity mapping이 최적일 가능성이 낮다고 한다. 하지만, ResNet에서 제안하는 재구성 방식은 문제에 pre-conditioning을 추가하는데 도움을 준다. 따라서 pre-conditioning으로 인해 Optimal function이 zero mapping보다 identity mapping에 더 가깝다면, solver가 identity mapping을 참조하여 작은 변화를 학습하는 것이 새로운 function을 학습하는 것보다 더 쉬울 것이라고 마이크로소프트팀은 주장한다.



4.2 Identity Mapping by Shortcuts

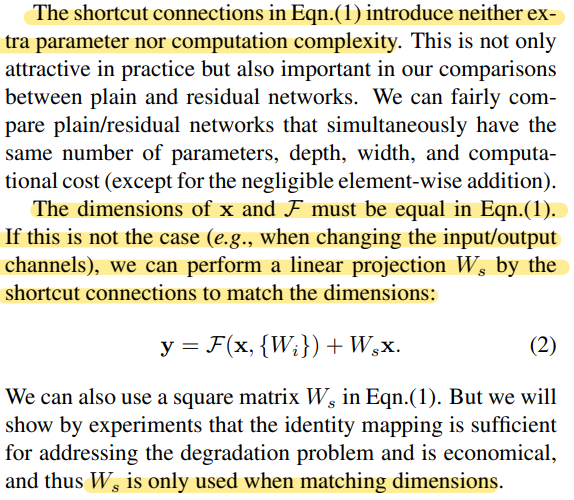

Shortcut connection은 파라미터나 연산 복잡성을 추가하지 않는다. 이때, F + x 연산을 위해 x와 F의 차원이 같아야 하는데, 이들이 서로 다를 경우 linear projection인 $ W_s $ 를 곱하여 차원을 같게 만들 수 있다. 여기서 $ W_s $ 는 차원을 매칭 시켜줄 때에만 사용한다.



4.3 Network Architectures

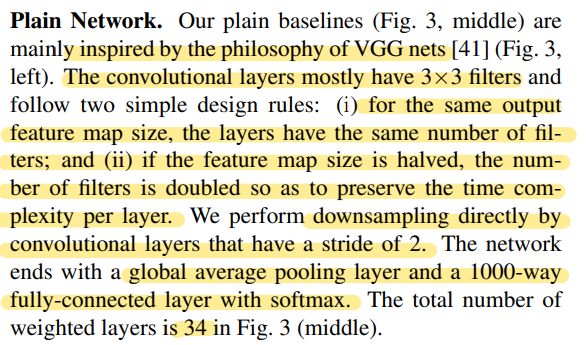

Plain Network





baseline 모델로 사용한 plain net은 VGGNet에서 영감을 받았다. 즉, conv filter의 사이즈가 3 x 3이고, 다음 2가지 규칙에 기반하여 설계하였다.



1. Output feature map의 size가 같은 layer들은 모두 같은 수의 conv filter를 사용한다.

2. Output feature map의 size가 반으로 줄어들면 time complexity를 동일하게 유지하기 위해 필터 수를 2배로 늘려준다.



추가로, 만약 downsampling을 수행한다면 pooling을 사용하는 것이 아니라 stride가 2인 conv filter를 사용한다. 마지막으로, 모델 끝단에 GAP를 사용하고, 사이즈가 1,000인 FC layer와 Softmax를 사용한다. 결과적으로 전체 layer 수는 34인데 이는 VGGNet보다 적은 필터와 복잡성을 가진다. (VGGNet은 4,096 사이즈 FC layer가 2개 추가된다)

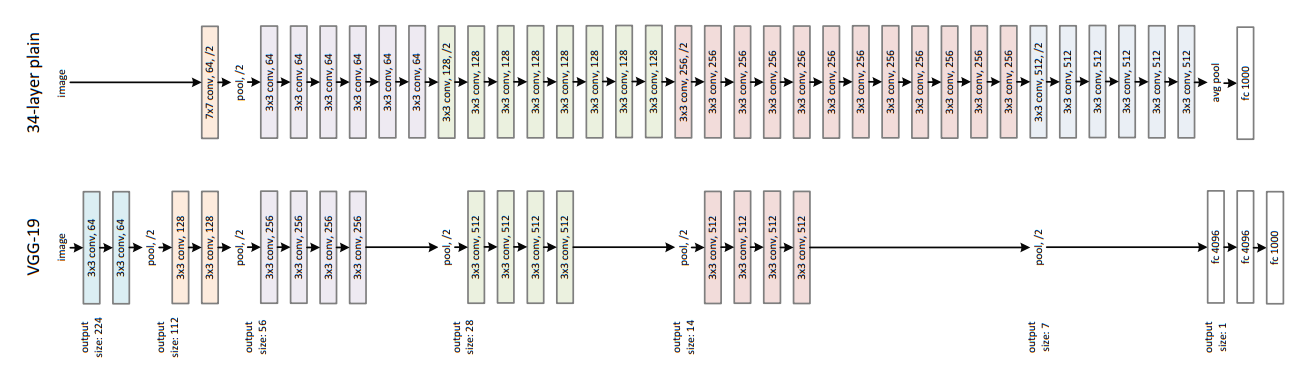

VGGNet과 34-layer plain net

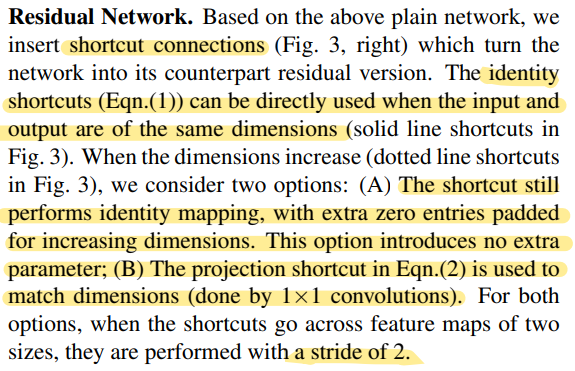

Residual Network





Residual Network는 Plain 모델에 기반하여 Shortcut connection을 추가하여 구성한다. 이때 input과 output의 차원이 같다면, identity shortcut을 바로 사용하면 되지만, dimension이 증가했을 경우 두 가지 선택권이 있다.



1. zero padding을 적용하여 차원을 키워준다.

2. 앞서 다뤘던 projection shortcut을 사용한다. (1 x 1 convolution)

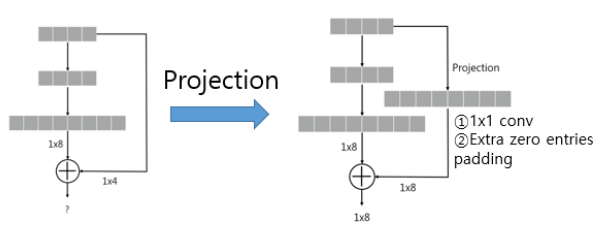

dimension matching 방법 2가지



이때, shortcut이 feature map을 2 size씩 건너뛰므로 stride를 2로 설정한다.

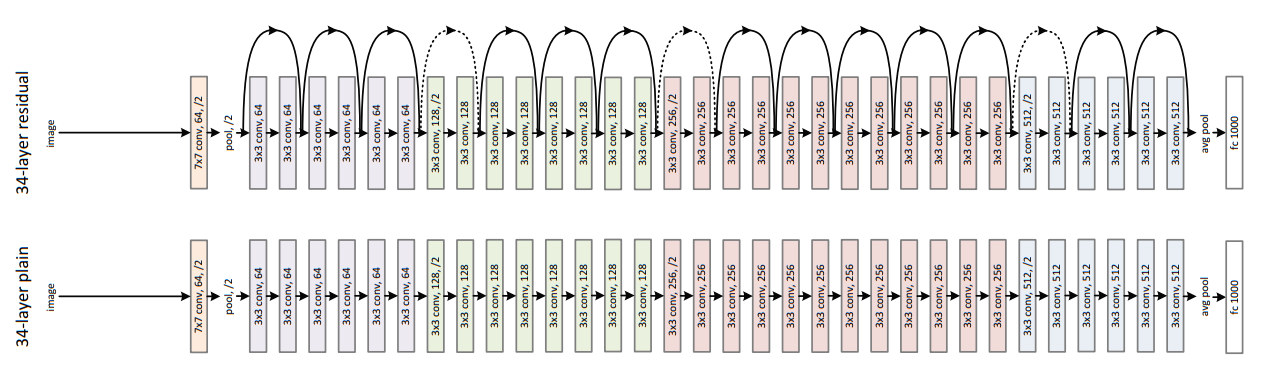

34-layer plain net과 34-layer ResNet



3.4 Implementation

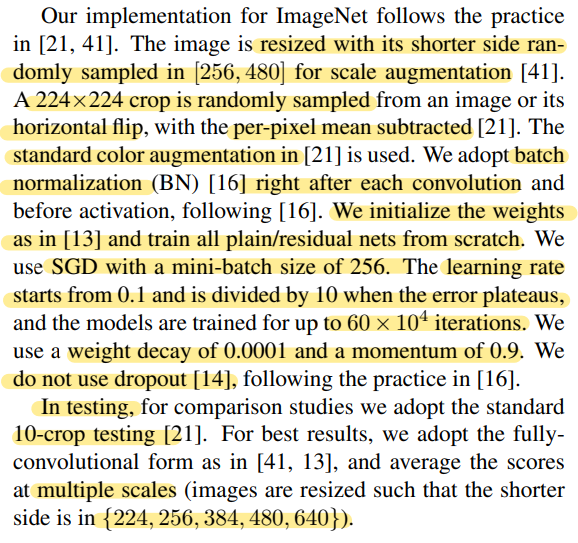

모델 구현은 다음과 같이 진행한다.



1. 짧은 쪽이 [256, 480] 사이가 되도록 random 하게 resize 수행

2. horizontal flip 부분적으로 적용 및 per-pixel mean을 빼준다

3. 224 x 224 사이즈로 random 하게 crop 수행

4. standard color augmentation 적용

5. z에 Batch Normalization 적용

6. He 초기화 방법으로 가중치 초기화

7. Optimizer : SGD (mini-batch size : 256)

8. Learning rate : 0.1에서 시작 (학습이 정체될 때 10씩 나눠준다)

9. Weight decay : 0.0001

10. Momentum : 0.9

11. 60 X 10^4 반복 수행

12. dropout 미사용



이후, 테스트 단계에서는 10-cross validation 방식을 적용하고, multiple scale을 적용해 짧은 쪽이 {224, 256, 384, 480, 640} 중 하나가 되도록 resize 한 후, 평균 score을 산출한다.



4. Experiments



4.1 ImageNet Classification



이제 plain net과 ResNet을 대상으로 ImageNet을 이용해 수행한 실험의 결과와 그 특징에 대해 알아본다. 각 모델 구조의 세부적인 내용은 표 1을 확인하면 알 수 있다.

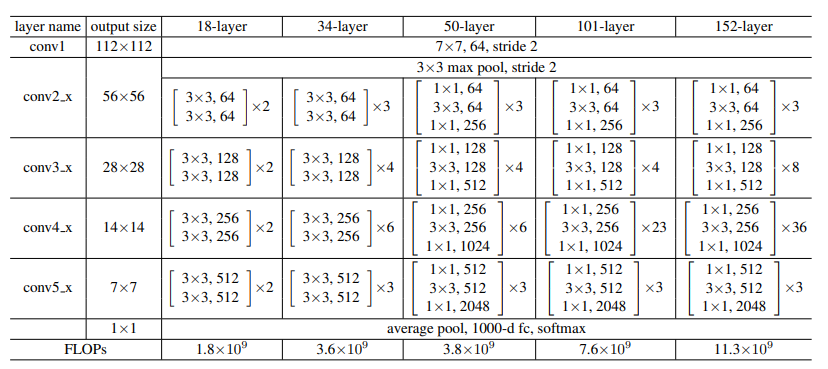

표 1. ImageNet을 대상으로 한 모델 구조



Plain Networks

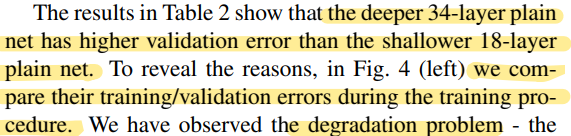

먼저, plain 모델에 대해 실험을 수행하였는데, 18 layer의 얕은 plain 모델에 비해 34 layer의 더 깊은 plain 모델에서 높은 Validation error가 나타났다고 한다. training / validation error 모두를 비교한 결과, 34 layer plain 모델에서 training error도 높았기 때문에 degradation 문제가 있다고 판단하였다.

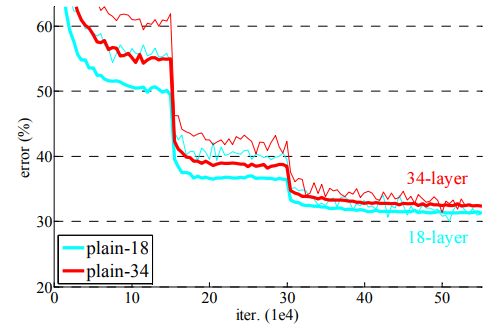

plain 모델에서는 depth가 깊을수록 train error도 높아진다.

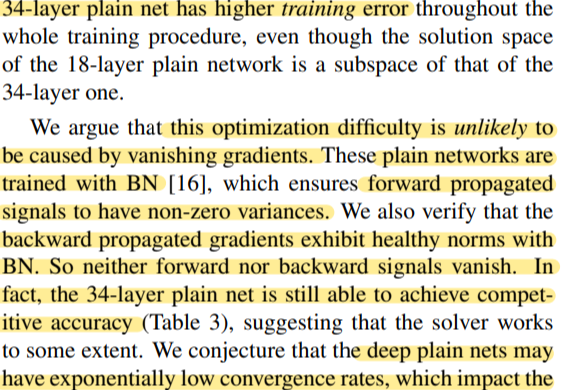

이러한 최적화 문제는 Vanishing gradient 때문에 발생하는 것은 아니라 판단하였는데, plain 모델은 Batch Normalization이 적용되어 순전파 과정에서 모든 신호의 variance는 0이 아니며, 역전파 과정에서의 기울기 또한 healthy norm을 보였기 때문이다. 따라서 순전파, 역전파 신호 모두 사라이지 않았으며, 실제로 34-layer의 정확도는 경쟁력 있게 높은 수준이었다. 이에 마이크로소프트 팀은 deep plain model은 exponentially low convergence rate를 가지기 때문에 training error의 감소에 좋지 못한 영향을 끼쳤을 것이라 추측하였다.

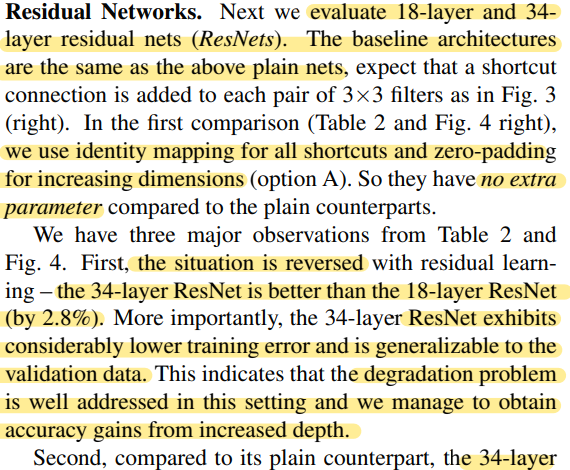

Residual Networks





다음으로, 18 layer 및 34 layer ResNet을 plain 모델과 비교해보았다. 이때, 모든 Shortcut은 identity mapping을 사용하고, 차원을 키우기 위해 zero padding을 사용하였기에 파라미터 수는 증가하지 않았다.

실험 결과, 다음 3가지를 확인할 수 있었다.



1. residual learning으로 인해 상황이 역전되어 34-layer ResNet이 18-layer ResNet보다 2.8%가량 우수한 성능을 보였다. 특히, 34-layer ResNet에서 상당히 낮은 training error를 보였고, 이에 따라 validation 성능 또한 높아졌다. 이는 degradation 문제가 잘 해결되었으며, depth가 증가하더라도 좋은 정확도를 얻을 수 있음을 의미한다.

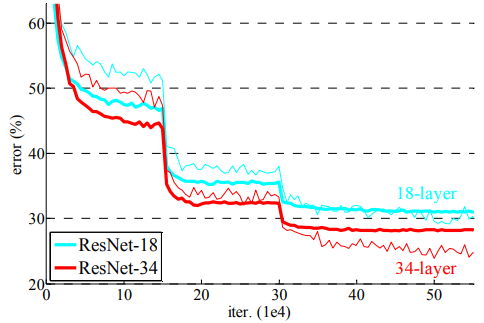

ResNet에서는 depth가 깊어지면 오히려 train error가 더 줄어들고 있다.

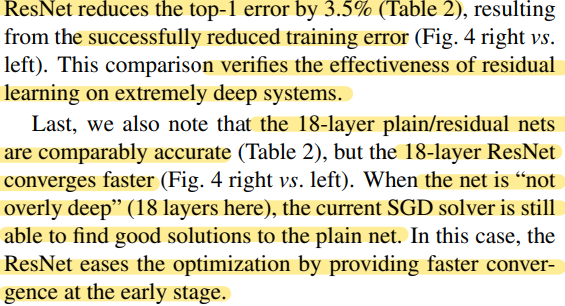

2. 34-layer ResNet의 top-1 error는 3.5%가량 줄었고, 이는 residual learning이 extremely deep system에서 매우 효과적임을 알 수 있다.

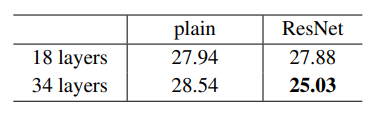

plain 모델과 ResNet 모델의 깊이에 따른 Top-1 error



3. 18-layer ResNet과 plain net을 비교했을 때 성능이 거의 유사했지만, 18-layer의 ResNet이 더 빨리 수렴하였다. 즉, 모델이 과도하게 깊지 않은 경우 (18-layer), 현재의 SGD Solver는 여전히 plain net에서도 좋은 solution을 찾을 수 있지만, ResNet은 같은 상황에서 더 빨리 수렴할 수 있다.



Identidy vs. Projection Shortcuts

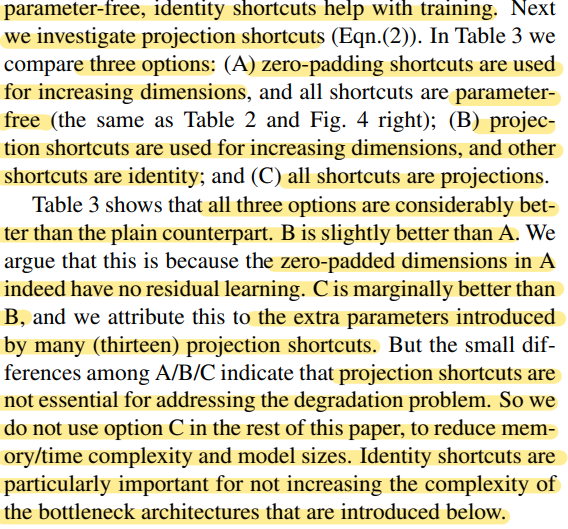

앞서 parameter-free 한 identity shortcut이 학습에 도움된다는 것을 알 수 있었는데, 이번에는 projection shortcut에 대해 알아본다. 다음 3가지 옵션에 대해 비교하였다.



A) zero-padding shortcut을 사용한 경우. (dimension matching시에 사용) 이때, 모든 shortcut은 parameter-free 하다.

B) projection shortcut을 사용한 경우. (dimension을 키워줄 때에만 사용) 다른 모든 shortcut은 identity 하다.

C) 모든 shortcut으로 projection shortcut을 사용한 경우.



이때, 3가지 옵션 모두 plain model보다 좋은 성능을 보였고, 그 순위는 A < B < C 순이였다. 먼저 A < B는 zero-padded 차원이 residual learning을 수행하지 않기 때문이고, B < C는 projection shortcut에 의해 파라미터가 추가되었기 때문이다.



3가지 옵션의 성능차가 미미했기에 projection shortuct이 degradation 문제를 해결하는데 필수적이지는 않다는 것을 확인할 수 있었다. 따라서 memory / time complexity와 model size를 줄이기 위해 이 논문에서는 C 옵션을 사용하지 않는다. 특히 Identity shortcut은 bottleneck 구조의 복잡성을 높이지 않는 데에 매우 중요하기 때문이다.



Deeper Bottleneck Architectures

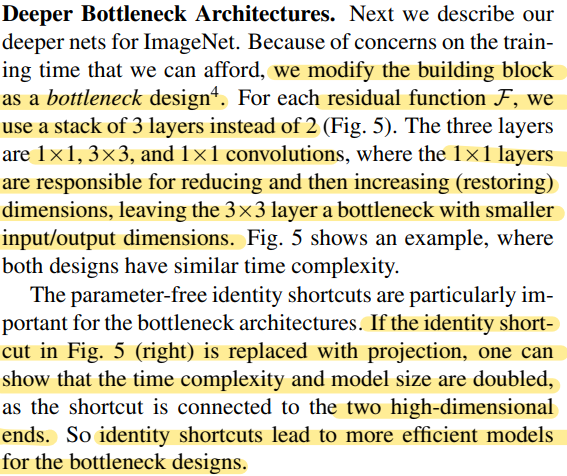

ImageNet에 대하여 학습을 진행할 때 training time이 매우 길어질 것 같아 building block을 bottleneck design으로 수정하였다고 한다. 따라서 각각의 residual function인 F는 3-layer stack 구조로 바뀌었는데, 이는 1 x 1, 3 x 3, 1 x 1 conv로 구성된다. 이때 1 x 1은 dimension을 줄이거나 늘리는 데 사용되어, 3 x 3 layer의 input / output 차원을 줄인 bottleneck 구조를 만들어준다.

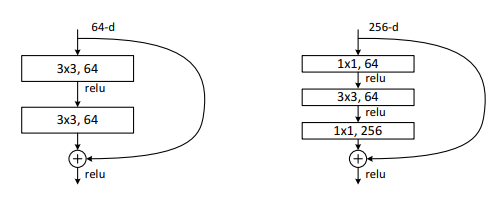

기존 ResNet building block과 bottleneck design이 적용된 building block



여기서 parameter-free 한 identity shortcut은 bottleneck 구조에서 특히 중요하다. 만약 identity shortcut이 projection shortcut으로 대체되면, shortcut이 2개의 high-dimensional 출력과 연결되어 time complexity와 model size가 2배로 늘어난다. (위 그림에서 64-d가 256-d로 늘어난 건 identity shortcut을 유지하기 위해 zero-padding을 통해 차원을 늘려준 것으로 생각된다) 따라서 identity shortcut은 bottleneck design을 더 효율적인 모델로 만들어준다.



50-layer ResNet





34-layer ResNet의 2-layer block을 3-layer bottleneck block으로 대체하여 50-layer ResNet을 구성하였다. 이때, dimension matching을 위해 B 옵션을 사용하였다.

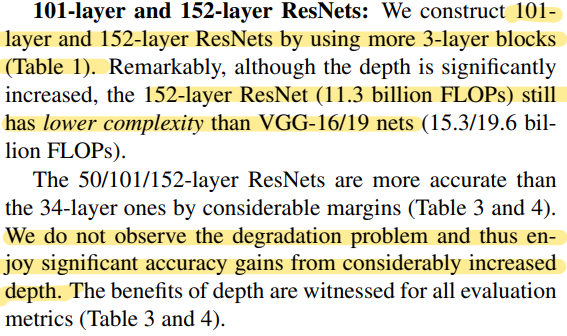

101-layer and 152-layer ResNets





더 많은 3-layer block을 사용하여 101-layer 및 152-layer ResNet을 구성하였다. depth가 상당히 증가하였음에도 VGG-16 / 19 모델보다 더 낮은 복잡성을 가졌으며, degradation 문제없이 상당히 높은 정확도를 보였다.

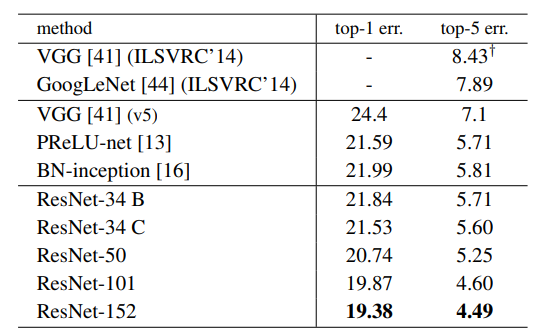

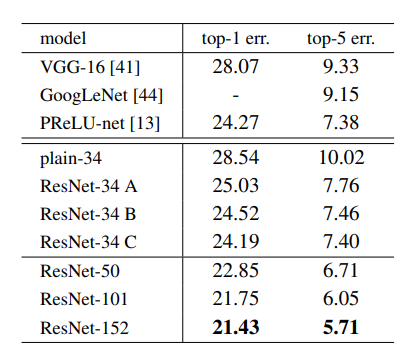

10-crop testing을 적용했을 때의 Error rate와 validation set에 대한 single-model Error rate

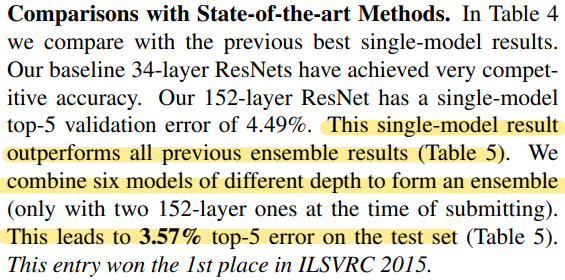

Comparisons with State-of-the-art Methods





ResNet의 single 모델 (앙상블 적용 안 한 모델) 은 앙상블이 적용된 이전의 다른 모델을 능가하였고, 앙상블을 적용했을 경우, 무려 top-5 error 3.57%를 달성할 수 있었다.

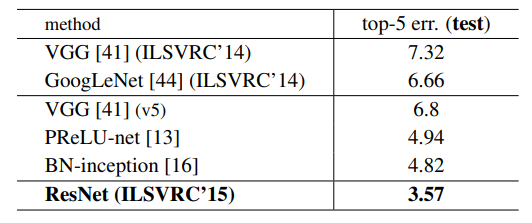

앙상블 기법이 적용되었을 때의 Error rate



4.2 CIFAR-10 and Analysis



여기서는 ImageNet 말고도 CIFAR-10을 대상으로 모델을 학습 및 검증하였을 때의 결과에 대해서 다루고 있다. 이때까지 위에서 다룬 내용과 거의 비슷하기에 간략하게만 짚고 넘어가겠다.

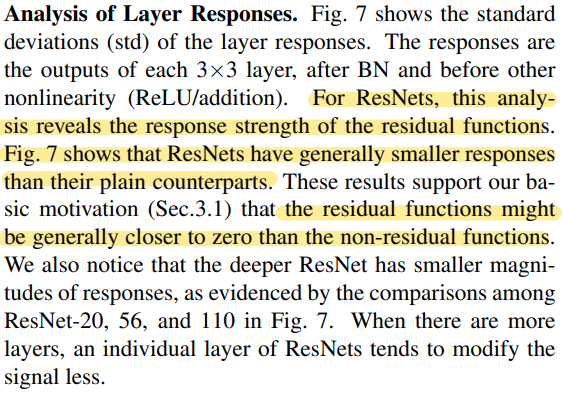

Analysis of Layer Responses





ResNet의 response가 plain net보다 상대적으로 많이 낮게 나왔는데, 이는 residual function이 non-residual function보다 일반적으로 0에 가까울 것이라는 주장을 뒷받침해준다. (depth가 깊어짐에 따라 response가 작아지는 것은 각 layer가 학습 시 signal이 변화하는 정도가 작다는 것을 의미한다)

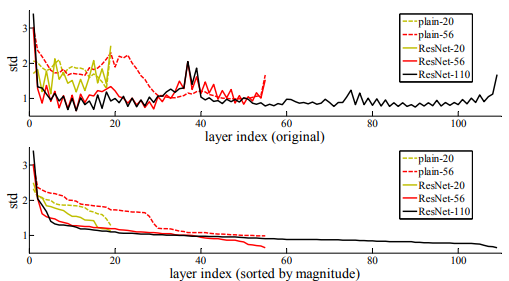

CIFAR-10을 대상으로 한 layer response의 표준편차



Exploring Over 1000 layers





1,000개 이상의 layer가 사용된 모델은 110-layer ResNet과 training error가 비슷했지만, test 결과는 좋지 못하였는데 이는 오버 피팅 때문인 것으로 판단된다고 한다.



110-layer ResNet과 1000-layer ResNet의 error rate



참고 문헌



1. arxiv.org/abs/1512.03385

2. lv99.tistory.com/25

3. 89douner.tistory.com/64?category=873854

4. leechamin.tistory.com/184

5. sike6054.github.io/blog/paper/first-post/

6. m.blog.naver.com/siniphia/221387516366
